在當今能源轉型的浪潮中，風光互補發電系統作為可再生能源利用的重要形式之一，越來越受到廣泛關注。為了培養更多的專業人才并推動這一技術的實際應用，一套功能完備、操作直觀的“風光互補發電系統實訓裝置”應運而生。

　　首先，讓我們了解一下這套實訓裝置的設計初衷。它旨在通過模擬實際的風力和太陽能發電環境，提供一個實驗和學習的平臺，讓學員們能夠親身體驗和掌握風光互補發電系統的工作原理及其應用。這種裝置通常包括小型風力渦輪機、太陽能板、蓄電池組、控制器以及逆變器等關鍵部件，以真實地復現一個迷你型的風光互補電力系統。

　　接下來，我們來探討一下該實訓裝置的主要特點和功能。首先，它的模塊化設計使得學員可以方便地進行組件拆卸與組裝，從而更深入地理解每個部分的作用及其在整個系統中的重要性。其次，配備的實時監控系統可以讓學生觀察到風速變化、太陽輻射強度、電池充電狀態等關鍵參數，進而分析系統性能。此外，它還具備故障診斷和處理功能，幫助學員學會解決實際工作中可能遇到的問題。

　　最后，我們來看看這套系統實訓裝置的應用前景。在國家大力倡導綠色能源和可持續發展戰略的背景下，風光互補發電技術將得到進一步推廣和應用。因此，熟練掌握這項技術的專業人才需求量將大幅增加。而這樣的實訓裝置，不僅有助于學校和培訓機構提高教學質量和效率，也為相關行業提供了源源不斷的技術人才支持，推動了新能源行業的健康發展。

　　總之，“風光互補發電系統實訓裝置”不僅是教學和研究的理想工具，更是連接未來能源技術發展的橋梁。通過它，我們可以為社會培育出更多懂得如何有效利用和保護自然資源的環境友好型人才。

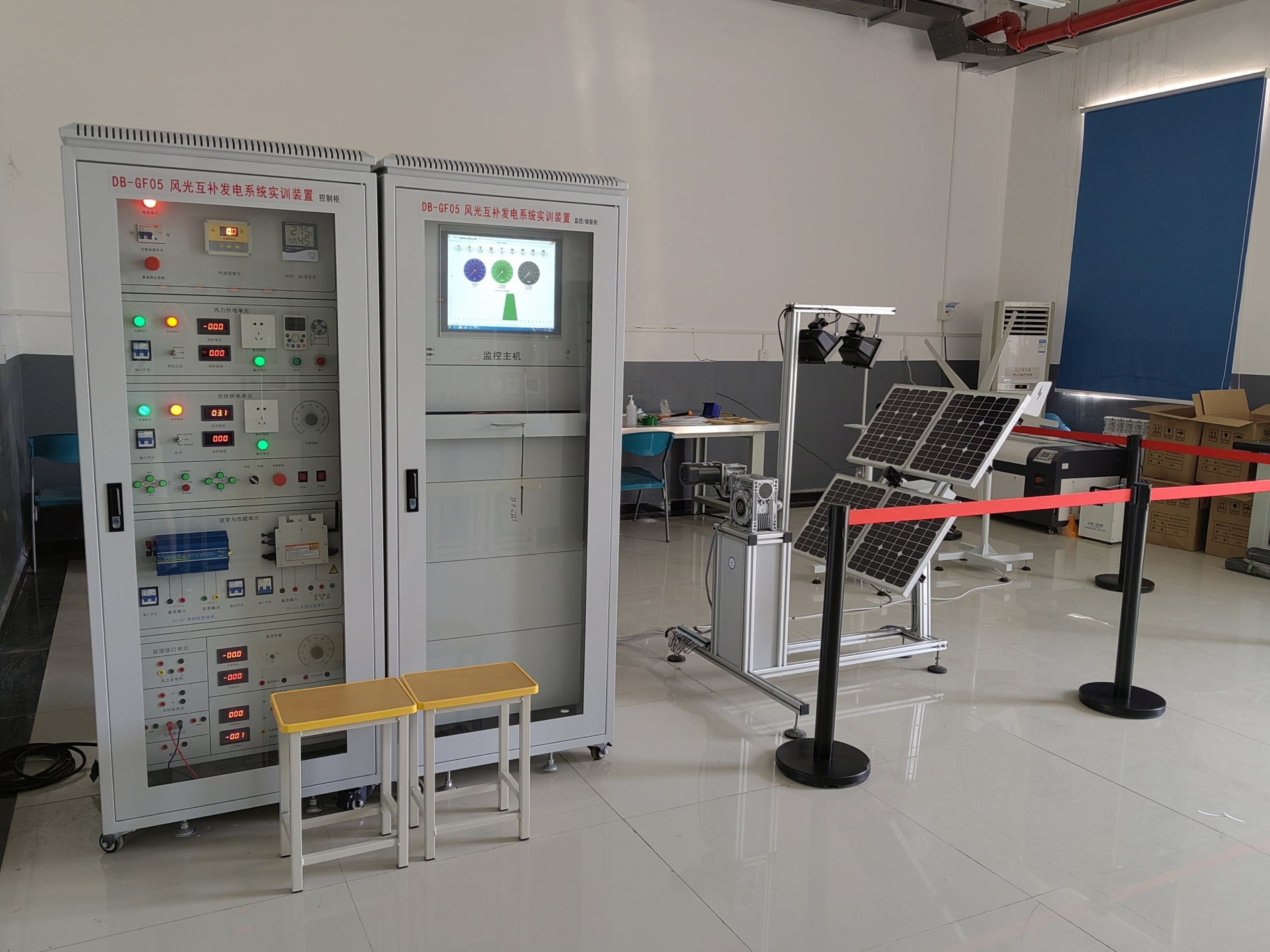

 風光互補發電實驗臺/風光互補發電系統實訓裝置，可完成風力機、太陽能互補獨立運行系統實驗，和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。
一、系統構成：
1、蓄電池充電和容量顯示，充放電控制。
2、具備對蓄電池的智能化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控制技術，系統實現了精確的功率分配，并采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“＋”“－”極性接反，斷路器關斷，糾正后可繼續使用。
6、太陽能電池反接保護：太陽能電池“＋”“－”極性接反，糾正后可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路后，斷路器關斷，減小負載后可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控制器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控制器由于自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高于保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此后當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當低于恢復電壓（2.2V/單節）后浮充關閉，進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低于保護電壓時，控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。

輸入電源：AC380V±10% 50Hz （三相五線制）和AC380V±10%（單相三線）輸入功率：＜2KW
4、1、充電單元
? 工作電壓：12VDC
? 風力發電機功率：400W ，峰值功率：600W
? 充電方式：PWM脈寬調制
? 充電最大電流 35A
? 過放保護電壓 11V
? 過放恢復電壓 12.6V
? 輸出保護電壓 16V
? 卸載開始電壓（出廠值）15.5V
? 卸載開始電流（出廠值） 15A
? 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動剎車和手動剎車。
? 模擬風洞電壓：380VAC  三相五線
? 模擬風洞功率：2.2KW
? 風量：28600，風壓：320pa
光能
? 光伏模塊功率：單晶25Wp 4組，采用拱形形狀，上面有6組模擬太陽燈，實現晨日、晌午、午日、下午、傍晚等日光模擬。
? 光伏模塊輸出工作電壓：17.5VDC
? 光伏模塊工作電流：4.86A
? 模擬光源模塊：2000W
4、2、電力蓄能單元（機內）
? 蓄電池類型：免維護膠體蓄電池
? 蓄電池組容量:12V/100Ah
? 蓄電池數量： 2個
4、3、DC-AC逆變單元(機內）
離網模塊
? 直流輸入電壓：10.8～16VDC
? 額定蔬出功率：1000W  由客戶選擇
? 輸出電壓：110/220VAC，（帶市電切換功能）
? 頻率范圍：50Hz
? 輸出波形：純正弦波
? 工作效率：90%
? 功率因數：>0.9
? 波形失真率≤5%
? 工作環境：溫度-20℃～50℃
? 相對濕度：﹤90﹪（25℃）
? 保護功能：極性反接、短路、過熱、超載保護
? 所發電能可實現與家用電器產品無縫連接，保護功能齊全，電器包含（液晶電視、洗衣機、電冰箱、電飯煲等家用電器產品）
4、4、并網模塊
4、4、1. 6級功率搜索功能
   在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
4、4、2.寬電壓輸入（15-62VDC）
? DC電壓輸入：180-450VDC
4、4、3.二級功率變壓轉換
? 高頻雙向并網，單向并網功能
? 高頻直接調制，AC半波合成
? 雙向并網方式：直接負載消耗，逆向傳輸AC電流
? 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
4、4、4. 多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
? 頻率范圍：45Hz~63Hz
? 直接連接到太陽能電池板（不需要連接電池）
4、4、5. 采用了精確的動態壓差型MPPT功能、APL功能，自動把太陽能板的功率調整到最大輸出，只需將太陽能板直接連接到并網逆變器上，無需再連接電池。
? 壓差型MPPT：精確度為0.1V
? 功率鎖定：10W（AC交流輸出）
4、4、6. 交流電0角相高精度自動檢測
   交流電的0角相經隔離放大后輸入到MCU進行高精度檢測分析，相移率只有<1%，從而實現了高精度同相調制交流電并合輸出功能。
? 交流相移：<1%
? 過零保護：0.2VAC
? 交流切換：50Hz/60Hz
4、4、7. 同步高頻調制
   在并網的過程中，通常是采用同角相并網（即兩交流電的相位差完全等于0時，用開關將兩交流電并合）而本產品是先將交流電整流為100Hz的半周波交流電，再將本機產生的高頻電流在電路中與100Hz的半周波交流電產生并合，實現高頻調制。
? 調制合成：半波全橋調制合成（100Hz/120Hz）
? 合成方式：MOSFET全橋
? 高頻頻率：50KHz
4、4、8. 輸出純正正弦波
? 采用SPWM直接產生純正正弦波輸出。
? 輸出波形：采用互補PWM推挽，純正正弦波
? 生成方式：增強型高速SPWM
4、4、9. 太陽光度自動感知功能
   最新的光度感知運算技術，太陽光在太陽能電池板上的照射角度、光照強度的不同而產生不同的電流輸出，采用了先進的中央處理器運算出其不同的光照度，可直接在LCD上顯示出來，可以直觀的看到太陽光感的強度單位，使用更為方便。
? 光度取樣：功率點取樣。
? 高精度AD取樣：積分AD取樣方式
4、4、10. 功率自動鎖定（APL）
   在不同的電流強度的波動下，就要用到了MPPT功能，當MPPT功能調整到了最大功率點時，本產品自動把功率鎖定在最大的功率點上，使輸出的功率更為穩定。
? 功率鎖定：MPPT的最大取點值
? 自動適應不同的負載功率因數
? 適應于任何的功率負載。
? 恒流，恒功率
4、4、11. 電網有故障時自動關閉輸出
? 當市電電網停電或電網有故障時，逆變器會自動關閉輸出。
4、4、12. 電流限制保護
? 恒定的輸出功率，而不會出現超載，過流現象。
4、4、13. 最大功率點追蹤（MPPT）
   電流強度，電壓不停的變化下，如果沒有功率點追蹤的話就會出現很多問題，以前一般是采用一個太陽能控制器，本產品采用了高精度的MPPT運算功率，自動而實時的把太陽能板的輸出功率調整在最大的輸出點上，從而實現了穩定的輸出目的。
